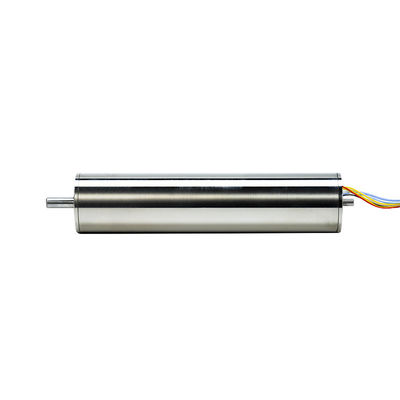

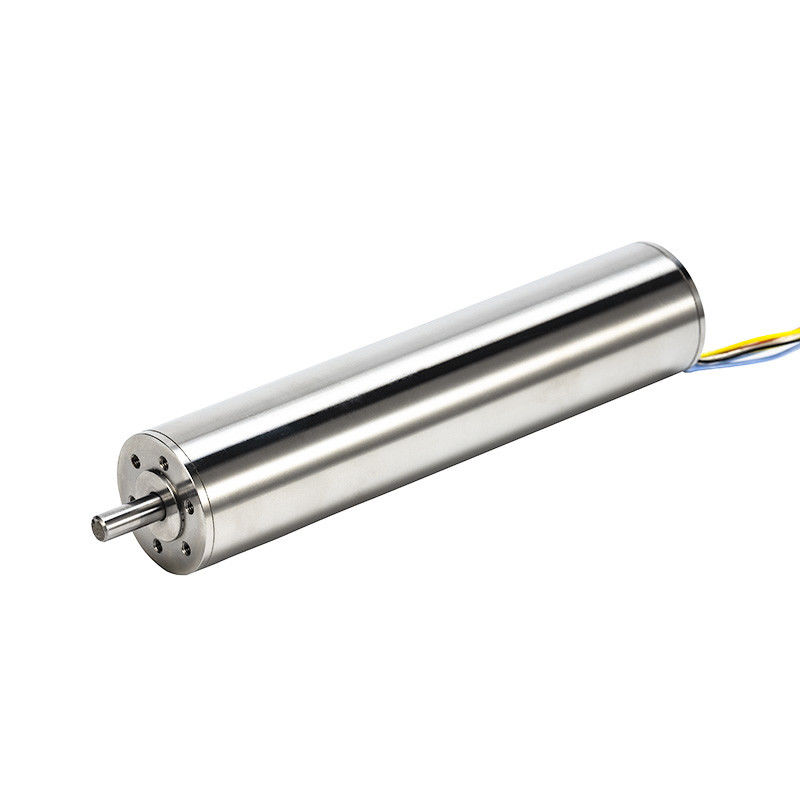

4 kutup rotoru 32 mm Slotless Brushless Motor 306.8W 0.57N.m 5235RPM 24V 48V
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | PM |
| Sertifika: | CE, ROHS |
| Model numarası: | PM32142C |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 20 adet |
|---|---|
| Fiyat: | Pazarlık edilebilir |
| Ambalaj bilgileri: | Dışında güçlü ihracat karton kutu, İçinde poli köpük |
| Teslim süresi: | 20 iş günü |
| Ödeme koşulları: | Moneygram, Western Union ,, T/T |
| Yetenek temini: | ayda 90000 adet |
|
Detay Bilgi |
|||
| Motor tipi: | Slotless fırçasız motorlar | motor çapı: | 32 mm |
|---|---|---|---|
| Motor gövde uzunluğu: | 142 mm | İsimlendirilmiş voltaj: | 24V, 48V veya özelleştirilmiş |
| Yük hızı yok: | 7120rpm veya 6863rpm veya özelleştirilmiş | Kutup çifti motor rotor sayısı: | 2 |
| Rulman Tipi: | Sessiz topak düşük akım tipi | Mıknatıs malzemesi: | NdFeB |
| Nominal çıkış gücü: | 306.8W | ||
| Vurgulamak: | 32 mm yuvasız fırçasız motor,306.8W slotsuz fırçasız motor,4 kutuplı rotorlu yuvasız fırçasız motor |
||
Ürün Açıklaması
Model:PM32142C DC Slotless Brushless Motors- 4 kutup rotoru
Tipik Uygulamalar:
1Havacılık ve Savunma:
- Uydular ve Uzay Gemileri - slotsuz fırçasız motorlar, anten işaretleme sistemleri gibi çeşitli işlevler için kullanılır.
- İnsansız Uçaklar (UAV) - İktidar sistemlerinde sıklıkla boşluksuz fırçasız motorlar kullanılır.
2Tıbbi ekipman:
-Chirurgical Robots- robot kollarının hareketini kontrol etmek için kullanılan boşluksuz fırçasız motorlar.
- Teşhis Aletleri: MRI makineleri gibi tıbbi görüntüleme cihazlarında, hasta masası gibi bileşenler için hareket kontrol sistemlerinde yuvasız fırçasız motorlar kullanılır.
3Endüstriyel Otomasyon:
- Yüksek hassasiyetli konumlandırma sistemleri: CNC (bilgisayar sayısal kontrol) makinelerinde, kesme aletlerinin veya iş parçalarının hassas hareketleri için yuvasız fırçasız motorlar kullanılır.
- Ambalajlama Makineleri: Ambalajlama hatlarında, bu motorlar konveyör kemerlerini, doldurma makinelerini ve etiketleme makinelerini çalıştırmak için kullanılır.
4- Robotik:
- İnsansı Robotlar: İnsansı robotlarda, gerekli hareketi sağlamak için eklemlerde yuvasız fırçasız motorlar kullanılır.
- Hizmet Robotları: Temizlik robotları veya teslimat robotları gibi hizmet robotları için, sürücü sistemlerinde yuvasız fırçasız motorlar kullanılır.
Motor Teknik Verileri:
| PM32142C Serisi | Birim | 001 | 002 | |
| 1 | Voltaj | V | 24 | 48 |
| 2 | Durma tork | mNm | 568 | 2169.2 |
| 3 | Durma akımı | A | 17 | 34.1 |
| 4 | Yükleme hızı yok | rpm | 6863 | 7120 |
| 5 | Yük akımı yok | A | 0.278 | 0.22 |
| 6 | Belirli Hız | RPM | 5215 | 5235 |
| 7 | Rütbeli Akım | A | 4.29 | 9.2 |
| 8 | Dönüştürme tork | mNm | 136.4 | 574.4 |
| 9 | Adlık çıkış gücü | W | 75 | 306.8 |
| 10 | Terminal direnci | Ohm. | 1.41 | 1.41 |
| 11 | Terminal Endüktansa | mH | 125 | 125 |
| 12 | Geri EMF Sabiti | mV/rpm | 3.497 | 6.70 |
| 13 | Maksimum Verimlilik | % | 78.6 | 85 |
| 14 | Döngü katsayısı | mNm/A | 33.37 | 63.96 |
| 15 | Hız Sabiti | rpm/V | 286 | 149 |
| 16 | Maksimum Güç Çıkışı | W | 102 | 408.7 |
| 17 | Rotor İnerti | g cm2 | 108.84 | 108.84 |
| Ek Bilgi | ||
| ● | Rotorun kutup çiftleri sayısı | 2 |
| ● | Aşama sayısı | 3 |
| ● | Çalışma sıcaklık aralığı | -40°C... +150°C |
| ● | İzolasyon değerleri | Sınıf F |
| ● | Motor parametreleri ve şaft boyutu müşterinin isteğine göre yapılabilir. | |
| ● | Seçenekler: vites kutusu | |
Motor Çizimi (mm)
