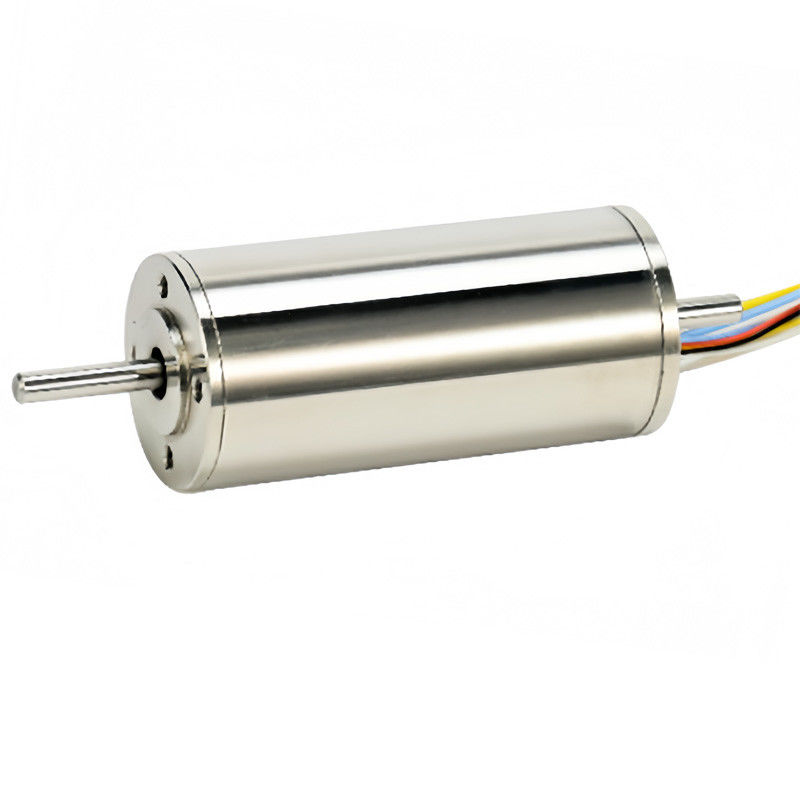

28mm fırçasız motor 202W 27605RPM 70mN.m 24V 48V
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | PM |
| Sertifika: | CE, ROHS |
| Model numarası: | PM2842C |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 20 adet |
|---|---|
| Fiyat: | Pazarlık edilebilir |
| Ambalaj bilgileri: | Dışında güçlü ihracat karton kutu, İçinde poli köpük |
| Teslim süresi: | 20 iş günü |
| Ödeme koşulları: | Moneygram, Western Union ,, T/T |
| Yetenek temini: | ayda 90000 adet |
|
Detay Bilgi |
|||
| Motor tipi: | Özel fırçasız DC motor- boşluksuz tür | motor çapı: | 28mm |
|---|---|---|---|
| Motor gövde uzunluğu: | 42mm | İsimlendirilmiş voltaj: | 24V, 48V veya özelleştirilmiş |
| Yük hızı yok: | 37054rpm veya özel | Kutup çifti motor rotor sayısı: | 1 |
| Rulman Tipi: | Sessiz topak düşük akım tipi | Mıknatıs malzemesi: | NdFeB |
| Nominal çıkış gücü: | 202.7W | ||
| Vurgulamak: | 202W fırçasız motor,70mN.m fırçasız motor,28 mm fırçasız motor |
||
Ürün Açıklaması
Model:28mm fırçasız motor 202W 27605RPM 70mN.m 24V 48V
Tipik Uygulamalar:
1.Havacılık ve Savunma Uygulamaları
• Uydu Sistemleri
Çubuksuz fırçasız motorlar, uzay aracının alt sistemlerinde, özellikle fazlı dizili anten direksiyon mekanizmalarında hayati bileşenler olarak hizmet verir.Onların cogging-free işleyişi derin uzay iletişim dizileri için ark dakikasının altındaki hizalama hassasiyetini sağlar..
• Drone itici teknolojisi
Modern UAV tahrik mimarileri, yüksek tork-inersi oranını (4,5'i aşan) kullanan, yuvasız fırçasız motorları kapsamlı bir şekilde içerir.5 N·m/kg) özerk engellerden kaçınma manevraları sırasında hızlı itiş vektörü ayarları için.
2.Tıbbi Teknoloji Uygulamaları
• Robotik Ameliyat Sistemleri
Bu motorlar cerrahi manipülatörlerde submikron konumlandırma çözünürlüğünü sağlar, bu da <10μm titreşim bastırma gerektiren oftalmik vitrektomi prosedürleri gibi mikro cerrahi görevler için kritiktir.
• Tanısal Görüntüleme Entegrasyonu
MRI uyumlu konumlandırma sistemlerinde, yuvasız fırçasız sürücüler sinüzoidal komutasyon kontrolü ile 50nm doğrusal hareket doğruluğuna ulaşır ve 7T manyetik alanlarla metal müdahaleyi ortadan kaldırır.
3.Endüstriyel Üretim Çözümleri
• Hassas İşleme Kontrolü
CNC fiyonk eksen konfigürasyonları, yüksek hızlı frezeleme işlemleri sırasında (yaklaşık 40.000 RPM) ± 0,8μm konumlandırma tekrarlanmasını sağlamak için yuvarlaksız fırçasız motorlar kullanır.Havacılık sınıfı titanyum bileşenleri üretimi için çok önemlidir..
• Otomatik Paketleme Sistemleri
Bu motorlar, robot seçme ve yerleştirme ünitelerine entegre edilmiş olarak, EtherCAT iletişim protokolleri aracılığıyla 0.1ms senkronizasyon doğruluğu elde ediyorlar.Farmasötik kabarcık ambalaj hatlarında 200ppm (dakikada parçalar) verimliliği sağlayan.
4.Robotik Hareketlilik Platformları
• Antropomorfik Eklem Aksiyonu
İnsan benzeri robotlar, eklemli bileklerde 0,02 ° açı çözünürlüğü olan boşluksuz fırçasız motorlar kullanır ve çok parmaklı nesne manipülasyonu gibi karmaşık görevler için insan becerisini kopyalar.
• Özerk Hizmet Robotikleri
Teslimat robotu omnidirectional tekerlekleri% 92'lik en yüksek verimliliğe sahip, depo ortamlarında 50 kg yararlı yük kapasitesi ile 8 saatlik sürekli çalışmayı sağlayan yuvarlaksız fırçasız merkez motorlarını entegre eder.
Motor Teknik Verileri:
| PM2842C Serisi | Birim | 001 | ||
| 1 | Adlık Voltaj | V | 24 | |
| 2 | Durma tork | mNm | 613 | |
| 3 | Durma akımı | A | 96 | |
| 4 | Yükleme hızı yok | rpm | 37054 | |
| 5 | Yük akımı yok | A | 0.402 | |
| 6 | Belirli Hız | RPM | 27605 | |
| 7 | Rütbeli Akım | A | 11.63 | |
| 8 | Dönüştürme tork | mNm | 70 | |
| 9 | Adlık çıkış gücü | W | 202.7 | |
| 10 | Adlık yükte verimlilik | % | 72.6 | |
| 11 | Terminal direnci | Ohm. | 0.54 | |
| 12 | Geri EMF Sabiti | mV/rpm | 0.648 | |
| 13 | Maksimum Verimlilik | % | 83.4 | |
| 14 | Döngü katsayısı | mNm/A | 6.18 | |
| 15 | Hız Sabiti | rpm/V | 1543 | |
| 16 | Maksimum Güç Çıkışı | W | 266 | |
| 17 | Köşe hızı | Rad/s | 3880 | |
| Ek Bilgi | ||
| ● | Rotorun kutup çiftleri sayısı | 1 |
| ● | Aşama sayısı | 3 |
| ● | Çalışma sıcaklık aralığı | -40°C... +150°C |
| ● | İzolasyon değerleri | Sınıf F |
| ● | Motor parametreleri ve şaft boyutu müşterinin isteğine göre yapılabilir. | |
| ● | Seçenekler: vites kutusu | |
Motor Çizimi (mm)
